Mini Caso Sobre el Diagrama de Flujo de Proceso

Caso de Estudio: Empresa de Instalación de red de computadoras

La mejor forma de hacer bien un proceso desde la primera vez y siempre es planeando

Usted es una persona graduada de la carrera de Ingeniería en sistema y computación que actualmente por la crisis a nivel mundial, le han dado su liquidación laboral porque la misma empresa. Con esa indemnización ha pensado en empreder un negocio para hacer instalaciones de redes de computadoras que es la experiencia que adquirio como empleado.
Su primer cliente es un empresario que ha puesto su empresa en una casa de dos pisos y que necesita conectar a una red las 10 computadoras de escritorio de sus trabajadores y comprar un servidor donde instalará el Sistema de información que utilizan para sus operaciones

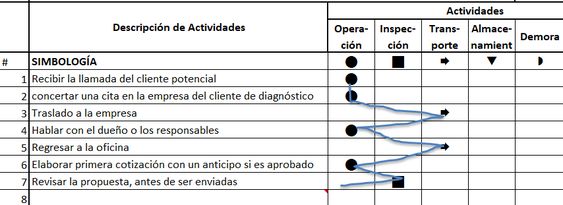

En la siguiente hoja empieza a planear como sera el proceso de venta y el proceso de diseño e instalación de la red informática.

• Definir todos los pasos ESPECÍFICOS del proceso de: venta, instalación y cierre del contrato
• Ordenar y buscar la mejor secuencia de todos los pasos para hacerlo más eficiente posible
• Clasificar que tipo de paso es cada uno:
  • Puede ser una operación que agrega valor
  • Una inspección que asegura la calidad (control, supervisión, etc)
  • Traslado ya sea que el enfoque sea de los trabajadores o del material
  • Almacenamiento del equipamiento o materiales
  • Demora necesarias o innecesarias como (espera en aduna, enfriamiento, etc).
• Unir con una línea los símbolos seleccionados en cada uno de los pasos
• Se puede estimar o calcular el tiempo de cada una de los pasos
• Identifiquen el personal necesario para las tareas, si son secuenciales puede ser la misma persona
• Identificar los instrumentos o equipamientos necesarios
• Identificar la materia prima, insumos u otros
• Hacer el cálculo total de trabajadores, de equipamiento de todo el proceso
